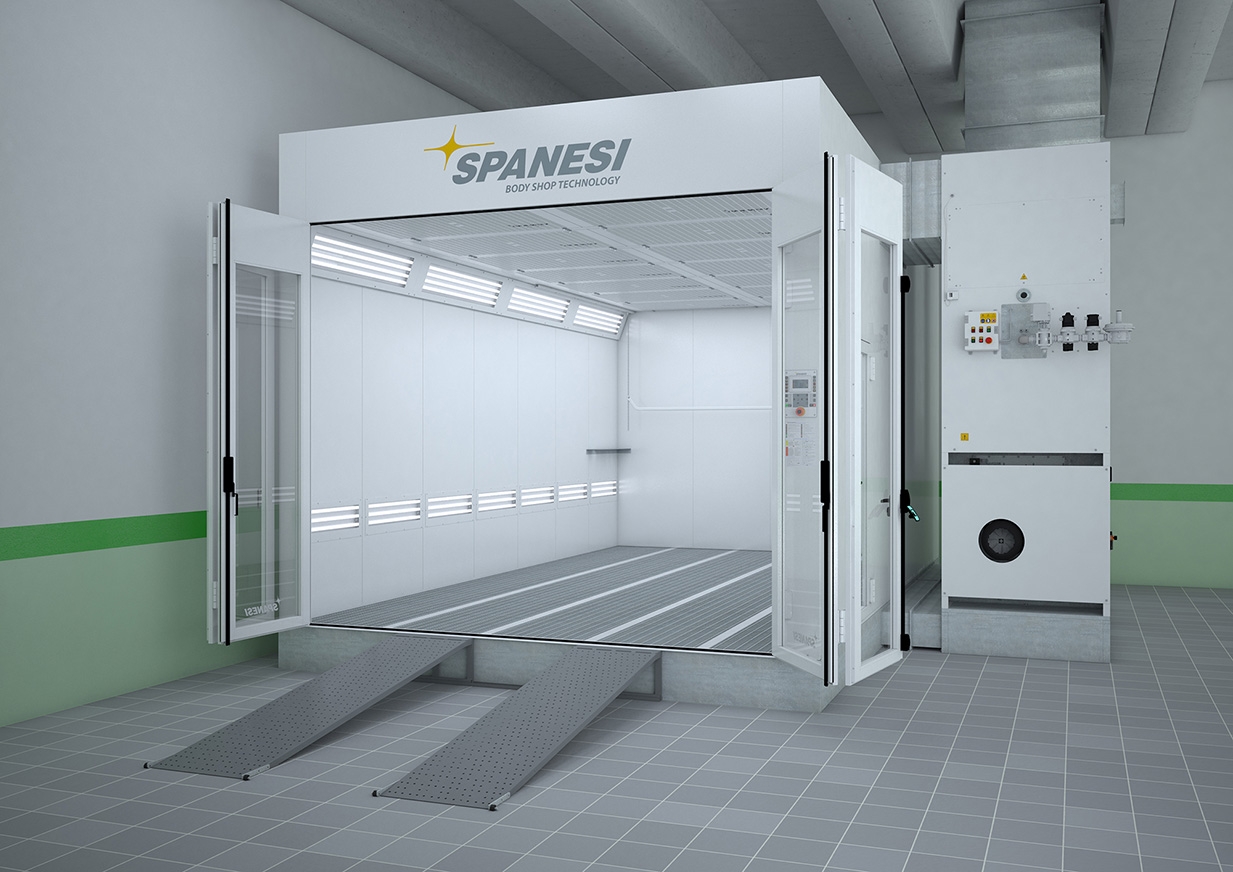

Виды окрасочных камер: выбор по типу производства и материалам

Окрасочная камера — специализированное помещение или оборудование для нанесения и сушки лакокрасочных покрытий. Правильно подобранная камера обеспечивает качество окраски, безопасность технологического процесса и экономию материалов и энергоресурсов. В статье рассмотрены основные виды окрасочных камер по типу производства и по материалам, из которых их конструируют, а также факторы выбора и практические рекомендации.

1. Классификация по типу производства


Классификация по типу производства помогает соотнести камеру с объемом работ, типом окрашиваемых изделий и требованиями к уровню автоматизации.

Периодические (лабораторные, малые мастерские)


Описание: камеры для небольших партий, ручной или полуавтоматический цикл.


Применение: автотюнинг, мебельные мастерские, реставрация, лабораторные испытания.


Характеристики: компактность, простая вентиляция, локальная вытяжка, ограниченная система фильтрации воздуха и лакокрасочных испарений.


Поточные (линии непрерывного или пакетного типа)


Описание: камеры интегрированы в производственную линию с конвейерной подачей изделий.

Применение: серийное промышленное производство (автомобилестроение, промышленное оборудование, мебельная промышленность).

Характеристики: высокая производительность, точный контроль температуры и влажности, автоматизация нанесения и сушки, сложные системы рекуперации и фильтрации.

Модульные/мобильные

Описание: сборно-разборные блоки, контейнерного типа, могут быть быстро установлены или перемещены.

Применение: выездные сервисы, монтажно-ремонтные площадки, сезонные производства.

Характеристики: быстрая установка, ограниченные возможности по интеграции сложных систем, пригодны для временных решений.

Специальные камеры (для крупногабаритных изделий, антикоррозионные камеры, камеры для порошковой окраски)

Описание: адаптированы под уникальные задачи — окраска вагонов, самолетов, кораблей; порошковая покраска требует специальных режимов подогрева и отжига.

Применение: транспортная и военная техника, судостроение, металлоконструкции.

Характеристики: увеличенные габариты, усиленная система вентиляции, нагрева и фильтрации, стойкие поверхности камеры к агрессивным веществам.

2. Классификация по типу лакокрасочных материалов

Типы ЛКМ во многом определяют конструкцию и оборудование камеры: для водных, растворительных и порошковых покрытий требуются разные режимы и элементы защиты.

Камеры для растворительных (органорастворимых) ЛКМ

Особенности: высокая пожаро- и взрывоопасность паров, требуется взрывозащищенное оборудование.

Необходимые решения: системы искрозащиты, антистатические покрытия, закрытые циклы фильтрации, системы утилизации растворителей (абсорберы, термические окислители, рекуперация).

Применение: автокраски на растворителях, промышленные эмали.

Камеры для водно-дисперсионных ЛКМ (водорастворимые)

Особенности: более безопасные по пожароопасности, но чувствительны к контролю влажности и температуре сушки.

Необходимые решения: системы подогрева и вентиляции с точной регулировкой влажности, безопасные фильтры, возможность низкотемпературной сушки.

Применение: мебельная и интерьерная окраска, бытовая техника.

Камеры для порошковой окраски

Особенности: порошок наносят электростатически при комнатной или пониженной температуре; последующая термообработка (пек) в полимеризационной печи.

Необходимые решения: пылеулавливающее оборудование с циклонной/электростатической очисткой, отдельная система рециркуляции порошка, заземление, отсутствие источников открытого огня.

Применение: металлоконструкции, оконные профили, бытовая техника.

Камеры для специальных покрытий (нанокерамика, антикоррозионные составы, материалы с особой токсичностью)

Особенности: могут требовать отдельные вытяжные системы, нейтрализацию и утилизацию вредных компонентов.

Необходимые решения: химстойкие внутренние поверхности, системы нейтрализации стоков и воздуха, индивидуальные средства защиты операторов.

3. Материалы и конструктивные решения для окрасочных камер

Материал поверхности, конструкции и ограждений непосредственно влияет на долговечность, удобство обслуживания и стоимость эксплуатации.

Металлические (стальные) конструкции

Плюсы: высокая прочность, возможность больших пролётов без опор, долгий срок службы при правильной защите.

Минусы: склонность к коррозии при агрессивных средах, тяжесть конструкции, необходимость антикоррозионной обработки (порошковое покрытие, грунтовка, нержавеющая облицовка в критичных зонах).

Рекомендации: применять нержавеющую сталь или защищённое покрытие в зонах контакта с растворителями; предусматривать антикоррозионную защиту и легкодоступные панели для обслуживания.

Стальные каркасы с обшивкой из сэндвич-панелей

Плюсы: тепло- и звукоизоляция, проще монтаж и демонтаж, дизайнерское оформление.

Минусы: ограниченная стойкость к агрессивным растворителям (зависит от выбранного покрытия панелей).

Рекомендации: использовать панели с внутренним слоем, устойчивым к растворителям (металлизированное или полиэфирное покрытие).

Нержавеющая сталь и алюминиевые профили

Плюсы: высокая коррозионная стойкость, гигиеничность, простота очистки.

Минусы: высокая стоимость (особенно нержавейка), алюминий менее прочен в крупных конструкциях.

Рекомендации: применять в зонах с высокой агрессивностью сред или для мобильных/легких камер.

Пластиковые и композитные панели (ПВХ, полипропилен, фибергласс)

Плюсы: устойчивость к коррозии и многим химикатам, лёгкий вес, доступная цена.

Минусы: горючесть (зависит от марки), ограниченная механическая прочность, возможная деформация при высоких температурах.

Рекомендации: использовать негорючие или самозатухающие марки, комбинировать с металлическим каркасом, избегать применения в зонах высокотемпературного отпекания.

Огнеупорные и теплоизоляционные материалы (минеральная вата, керамические панели)

Применение: камеры для высокотемпературных процессов, печи для порошковой покраски.

Особенности: требуют защитной облицовки для предотвращения попадания волокон в рабочую среду.

4. Вентиляция, фильтрация и безопасность

Независимо от типа и материала камеры, система воздухообмена — ключевой элемент.

Приточно-вытяжная вентиляция

Обеспечивает контроль температуры и влажности, удаление паров и избытка воздуха.

Для растворительных ЛКМ — избегающий рециркуляции режим или рециркуляция через надежную систему очистки/регенерации.

Системы фильтрации

Грубая фильтрация — удаление крупных частиц.

Тонкая и угольная фильтрация — удаление летучих органических соединений (ЛОС) и запахов.

Для порошковых — циклоны и фильтры для улавливания мельчайших частиц и возможность возврата порошка.

Взрывозащита и искрозащита

Необходима в камерах для растворительных ЛКМ: искрозащищённые двигатели, взрывобезопасные воздухооборотные шкафы, заземление.

Нормативы и стандарты (локальные СНиП/ПУЭ/ATEX и пр.) должны быть соблюдены.

Пожарная безопасность

Автономные противопожарные системы, датчики утечки растворителя, системы аварийной вентиляции и огнетушения (пенные, порошковые, газовые в зависимости от типа ЛКМ).

Материалы внутренней отделки должны быть огнестойкими там, где это необходимо.

5. Критерии выбора окрасочной камеры

Объем и тип производства

Мелкое ремесленное производство — подойдет периодическая камера или модульный вариант.

Серийное производство — поточные линии с высокой автоматизацией.

Тип ЛКМ

Порошковая окраска vs растворимые составы vs водные — каждый тип диктует свои требования к вентиляции, безопасным материалам и оборудованию.

Габариты и форма изделий

Крупногабаритные изделия требуют камер с большим внутренним объёмом, усиленным каркасом и специализированными подъемно-поворотными механизмами.

Температурно-влажностные режимы

Требования к контролю влажности критичны для водорастворимых составов; температурный режим важен для полимеризационных операций.

Экономика и окупаемость

Стоимость строительства и эксплуатации (энергопотребление, обслуживание фильтров, утилизация растворителей).

Рециркуляция воздуха и рекуперация тепла снижают долгосрочные операционные расходы.

Нормативы и экология

Соответствие локальным экологическим, санитарным и промышленным стандартам по выбросам ЛОС, утилизации стоков и безопасности труда.

6. Практические рекомендации при проектировании и покупке

Заложите запас по производительности вентиляции и по площади для будущего расширения.

Подбирайте материалы внутренней отделки, исходя из типа ЛКМ: для растворителей — нержавейка или инертные покрытия; для порошка — материалы, не создающие электростатические разряды.

Планируйте систему рекуперации тепла и, при возможности, рекуперацию растворителей — это окупается при больших объёмах.

Обеспечьте легкий доступ к фильтрам, вентиляторам и электрооборудованию для обслуживания.

Предусмотрите адекватную систему очистки стоков и нейтрализации выбросов в атмосферу во избежание штрафов и экологических рисков.

Проконсультируйтесь с поставщиком ЛКМ: часто производитель краски даёт рекомендации по оптимальным параметрам камеры.

Соблюдайте местные нормы и стандарты по взрывозащите и пожарной безопасности; при необходимости привлекайте сертифицированных проектировщиков.

Выбор окрасочной камеры — баланс между требованиями к качеству покрытия, безопасностью и экономической эффективностью. Тип производства и используемые материалы определяют конструктивные решения, выбор материалов облицовки и систему вентиляции. При проектировании важно учесть не только текущие потребности, но и потенциальный рост объёмов, экологические требования и расходы на эксплуатацию. Правильно спроектированная камера повышает качество окраски, уменьшает потери ЛКМ и снижает риски для персонала и окружающей среды.
